Pengukuran aliran tepat, teknologi yang terbukti di lapangan

ISO 5167-4Kehilangan tekanan rendahDiameter besar

Tiub Venturi

Struktur dengan kehilangan tekanan paling rendah. Sesuai untuk paip bergaris pusat besar dan operasi jangka panjang.

ISO 5167-3Stim suhu tinggi · tekanan tinggiASME

Muncung Aliran

Sesuai untuk stim suhu tinggi/tekanan tinggi dan bendalir berhalaju tinggi. Jenis ISA 1932 · jejari panjang.

Pengukuran berbilang titikJenis sisipanPaip Berdiameter Besar

Tiub Pitot Purata

Jenis sisipan berbilang titik. Pilihan ekonomi untuk salur dan paip besar.

ISO 5167-6Buburan · kelikatan tinggiAnti-sumbat

Meter Baji

Untuk buburan dan bendalir berkelikatan tinggi. Struktur baji V dalaman yang tidak tersumbat.

ISO 5167-5Larian lurus pendekPengukuran stabil

V-Cone (Venturi Anulus)

Pengukuran stabil walaupun paip lurus pendek. Untuk tapak dengan ruang pemasangan terhad.

Penurunan tekananTunggal · berbilang peringkatPengurangan bunyi

Orifis Sekatan

Untuk sekatan tekanan dan aliran. Reka bentuk lubang tunggal dan berbilang peringkat.

Pengukuran stimPerlindungan instrumenCS · SUS

Pot Kondensat

Mengekalkan turus kondensat malar semasa pengukuran aliran stim untuk melindungi instrumen.

Lihat Semua Produk →

Kilang Hwaseong · kimpalan

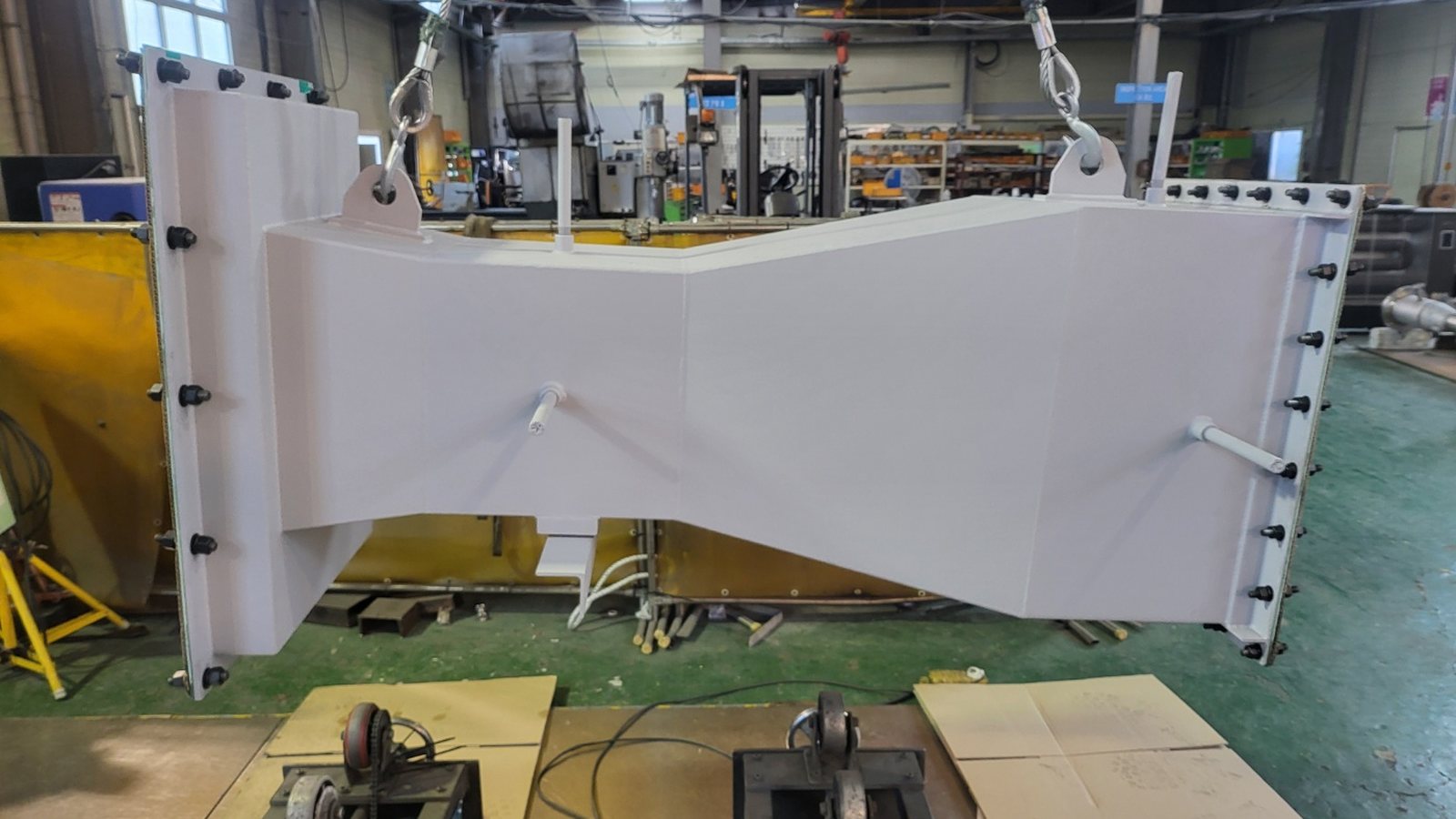

Pemesinan tiub venturi bergaris pusat besar

Pemesinan venturi

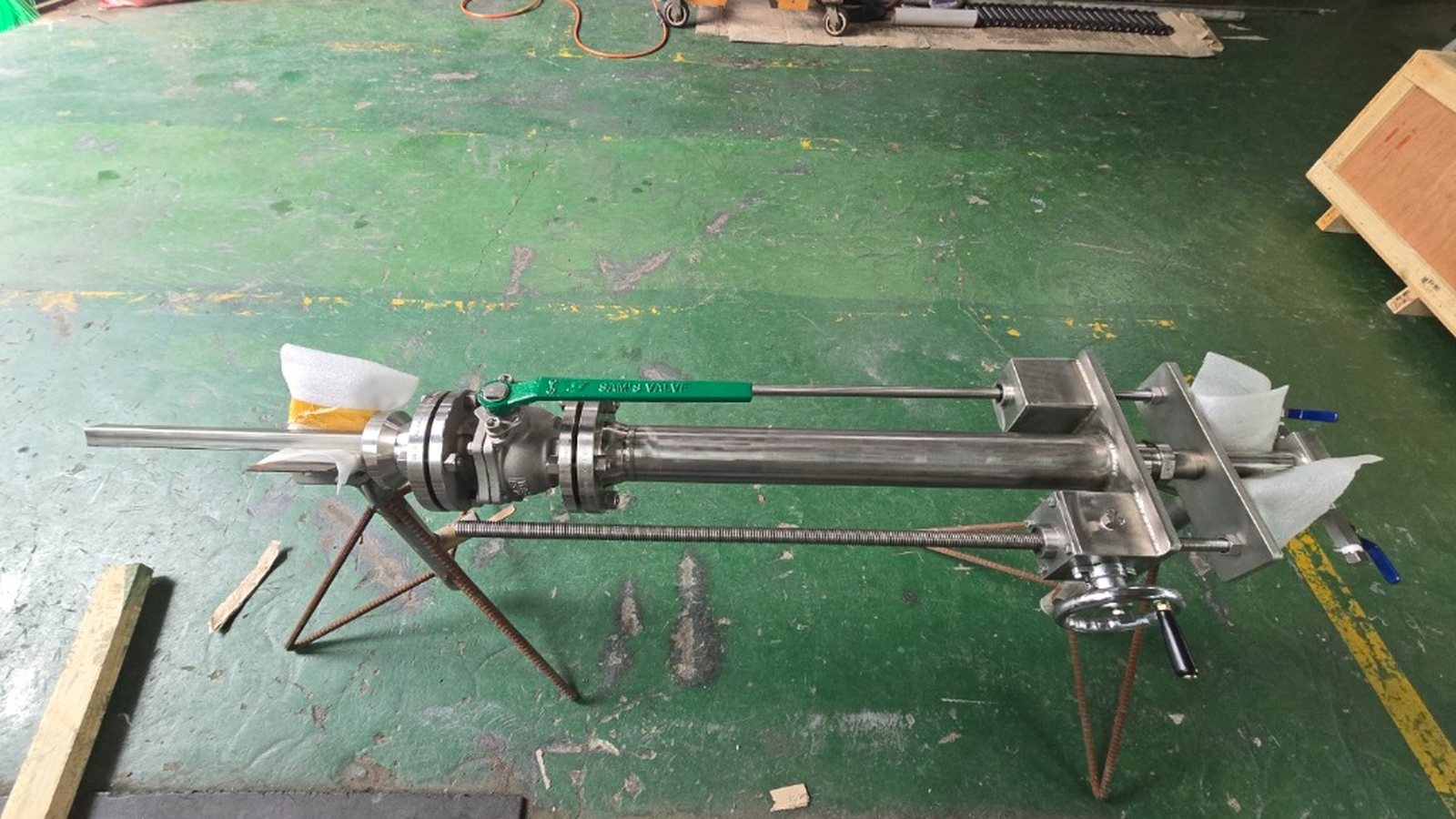

Pemasangan pitot

Direka, dimesin dan diperiksa di kilang kami sendiri

Reka bentuk, pemesinan jitu, kimpalan dan pemeriksaan semuanya dijalankan di kilang kami di Hwaseong, Gyeonggi-do. Kerana tidak bergantung kepada subkontraktor, kami mengawal penghantaran dan kualiti secara langsung.

Helaian pengiraan aliran dan lukisan mengikut ISO 5167 disediakan
Pemeriksaan dimensi · bahan · tekanan sebagai asas; ujian penusuk, ujian tegangan dan lain-lain dipilih mengikut projek
Dokumen kualiti seperti CMTR, CoC, sijil 3.1 disediakan sekali gus
Menggunakan bahan terbukti seperti keluli tahan karat POSCO

Lihat kawalan kualiti

Spesifikasi teknikal umum

Di bawah ialah spesifikasi mewakili; spesifikasi terperinci sila rujuk halaman produk dan katalog.

Julat saiz paip	15 mm ~ 3,000 mm (15A ~ 3000A)
Kelas tekanan	JIS 10K ~ 63K · ANSI 150# ~ 2500#
Bahan standard	SUS304 · SUS316 · SUS316L · keluli karbon (CS)
Bahan khas	Monel · Hastelloy · Inconel · Titanium · lapisan Teflon
Ketepatan pengukuran	±0.5% ~ ±1.5% (mengikut produk dan keadaan pemasangan)
Piawaian	ISO 5167-1 ~ 6 · ASME MFC-3M / MFC-13M · JIS Z 8762
Jenis tap tekanan	Flange Tap · Corner Tap · D-D/2 Tap · Pipe Tap

Spesifikasi suhu/tekanan tinggi, bendalir mengakis dan sambungan khas dipersetujui pada peringkat sebut harga.

Muat Turun Katalog

Muat turun katalog produk dan dokumen teknikal terus dalam format PDF.

Katalog Produk Umum 2024

Keseluruhan rangkaian meter aliran DP · spesifikasi · aplikasi

Plat Orifis (ISO 5167)

Orifis piawai · bebibir · spesifikasi tap

Tiub Venturi Klasik

ISO 5167-4 · garis pusat besar · kehilangan tekanan rendah

Tiub Pitot Purata

Jenis sisipan berbilang titik · paip besar
