제품 개요

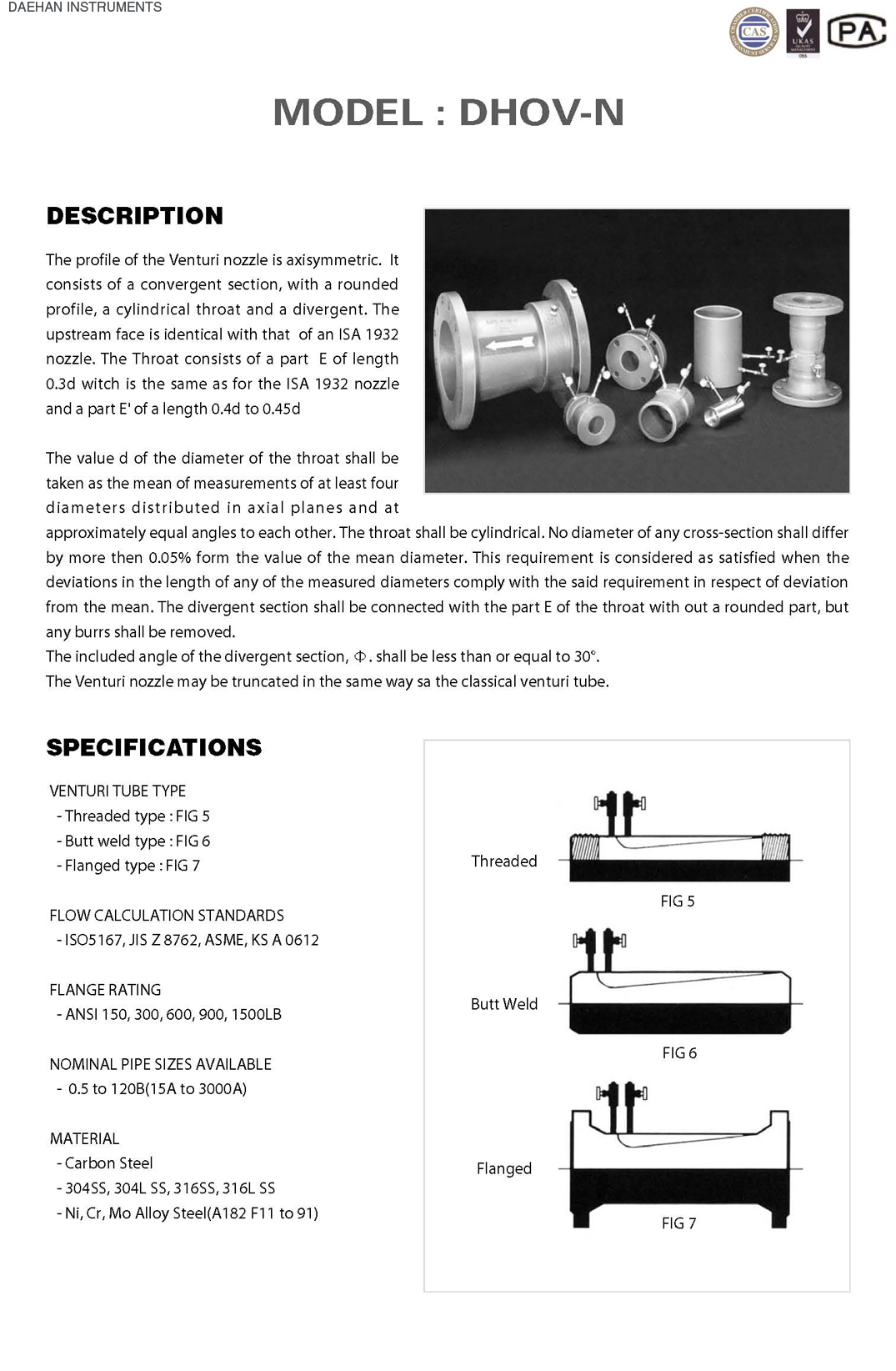

벤투리 튜브 (Venturi Tube)
벤투리 튜브는 입구와 출구가 모두 유선형으로 이루어져 있습니다. 표준 설계에는 피에조미터 링(입구와 목의 둘레에 여러 개의 탭 구멍을 두고 이를 환형 링으로 감싼 구조)이 장착됩니다.
슬러리와 같은 비균질 액체를 측정할 때에는 압력 탭 구멍을 효율적으로 퍼지할 수 있도록 피에조미터 링을 보통 제거합니다. 벤투리 튜브는 고형물 농도가 높은 액체를 측정하는 데 가장 적합한 차압식 1차 요소로 평가됩니다.
펌프 등 설비의 인수 시험을 위한 표준 측정 수단으로서, 개별 교정된 벤투리 튜브는 교정된 오리피스 미터런과 마찬가지로 탭 특성의 영향까지 교정에 포함된다는 장점이 있습니다.
입구와 목에 피에조미터 링을 갖춘 고전형 벤투리 튜브의 시험 데이터 표준편차는 0.3 ~ 0.4%이며, 적절히 제작·설치된 이 형식의 벤투리 튜브는 배관 레이놀즈 수 200,000까지 설치의 95%에서 ±0.75% 이내로 데이터와 일치합니다.
English description
The Venturi tube is streamlined at both entrance and exit. Standard designs are equipped with piezo meter rings (i.e., multiple tap holes around the periphery of inlet and throat, surrounded by an annular ring). For measurement of slurries and similar nonhomogenous liquids, the piezo meter rings are usually eliminated to permit efficient purging of the pressure tap holes. The Venturi tube is considered the best type of head meter primary device for measuring liquids containing large concentrations of solids. As a standard measurement for acceptance tests on pumping and similar equipment, the individually calibrated Venturi tube has certain advantages. Like a calibrated orifice meter run, the calibration includes the effect of tap characteristics. The standard deviation of the test data, on classical type Venturi tubes with piezo meter rings at inlet and throat connections, is between 0.3 and 0.4%. The coefficients of properly constructed and installed Venturi tubes of this type should agree with the data within ±0.75% on any pipe Reynolds number down to 200,000 on 95% of the installations.
