링 타입 오리피스 Ring Type Orifice

제품 개요

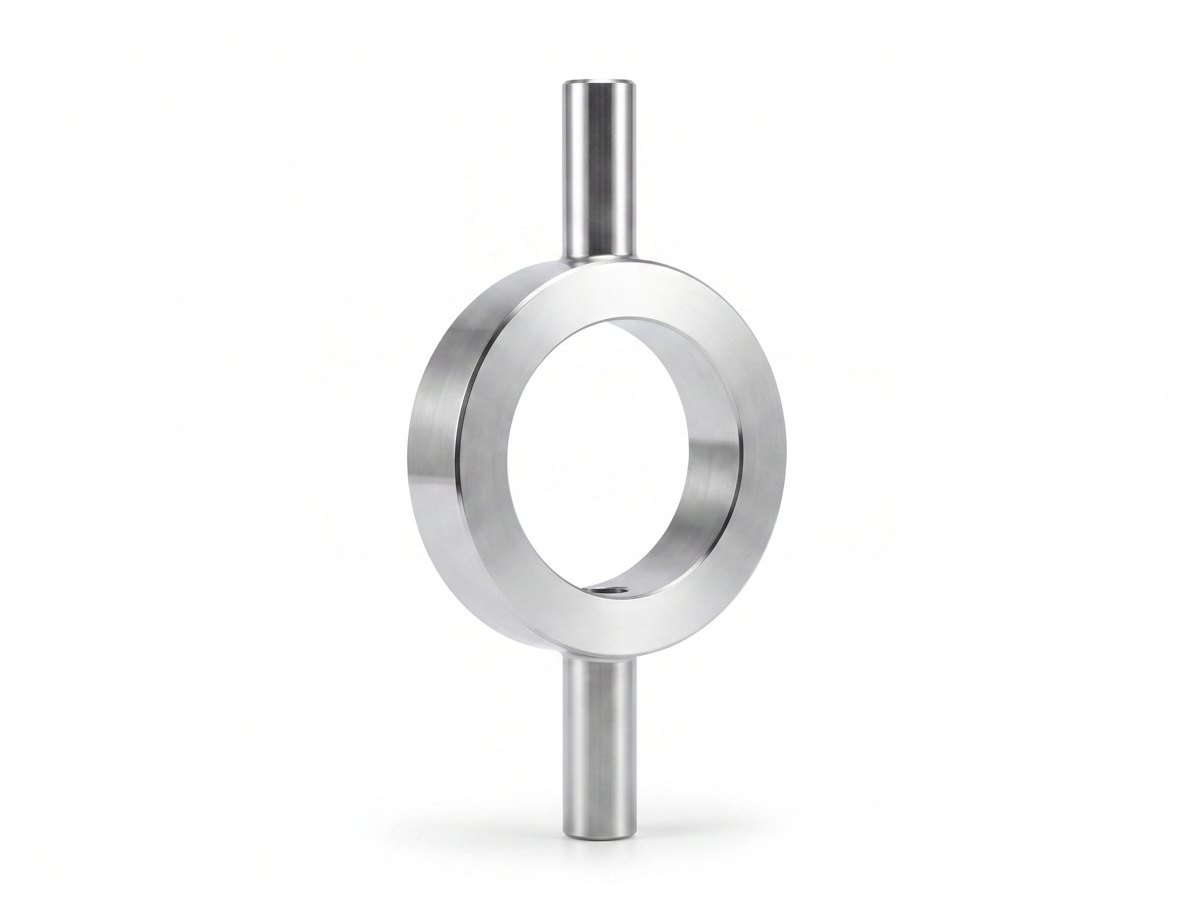

링 타입 오리피스 (Ring Type Orifice)

DHOF-RING

오리피스 링 조립품은 비교적 낮은 압력의 중·소구경 배관 유량 측정에 사용합니다. 각 조립품은 오리피스 플레이트 1매와 오리피스 링 2개로 구성되며, 차압은 코너 탭(Corner Tap) 방식으로 취출합니다.

일체 구조(Unit-construction)로 오리피스 링 조립품보다 높은 압력 등급을 제공하는 오리피스 블록(Orifice Block)도 공급 가능하며, 이 경우에도 차압은 코너 탭 방식으로 취출합니다.

Corner Tap2B ~ 36B (50A ~ 900A)ANSI 150# · 300# / JIS 5 ~ 30 kg/cm²정확도 ±1.5%

English description

Orifice Ring Assemblies are used for flow measurement of smaller or medium sized pipes at lower pressures. Each assembly consists of one orifice plate and two orifice rings, Differential pressures are taken out in a corner tap system. Orifice Blocks, which are of a unit-construction type and provide higher pressure ratings than the Orifice Ring Assemblies, also are available. Differential pressures are taken out in a corner tap system.

측정 원리

차압 발생 구조와 유량 관계

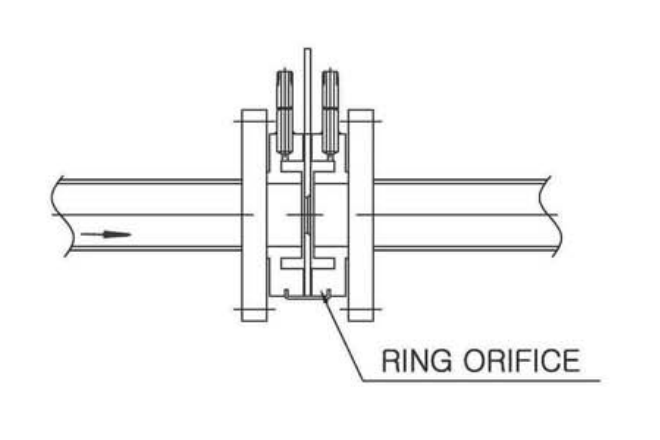

코너 탭(Corner Tap)은 오리피스 바로 앞과 바로 뒤에서 차압을 취출하는 방식으로, 주로 소구경(2" 이하) 배관에 사용합니다.

링 타입 오리피스는 플레이트 양측의 링 내부에 환상 압력실을 두고 압력 탭 니플로 차압을 인출하므로, 배관 플랜지에 탭 가공을 할 필요가 없습니다.

타입 · 모델 구성

모델별 사양 비교

기술 사양

상세 조건은 견적 시 확정합니다.

적용 규격

• ISO 5167-2
• ISO 5167
• JIS Z 8762
• ASME
• KS A 0612

설치 요구사항

직관부 및 설치 시 유의사항

• 링 조립품(플레이트 + 링 2개)을 공정 배관 플랜지 사이에 가스켓과 함께 끼워 설치합니다. 플랜지 포함(F) 또는 미포함(N)으로 주문할 수 있습니다.
• 탭 연결은 PT 1/2 · 1/2 NPT male 니플 또는 소켓 용접 · 맞대기 용접 · 플랜지 중 선택하며, 플랜지 연결 시 등급은 공정 배관과 동일하게 합니다.
• 필요 시 탭 밸브(볼 밸브 또는 글로브 밸브)를 포함하여 공급합니다.

주문 정보 (How to Order)

모델 코드를 조합해 견적을 요청하실 수 있습니다.
