오리피스 탭 형식 · 설치 배관 요구사항 Orifice Type / Installation & Piping Requirements

제품 개요

오리피스 탭 형식 · 설치 배관 요구사항 (Orifice Type / Installation & Piping Requirements)

Flange TapCorner TapPipe TapD-D/2 Tap

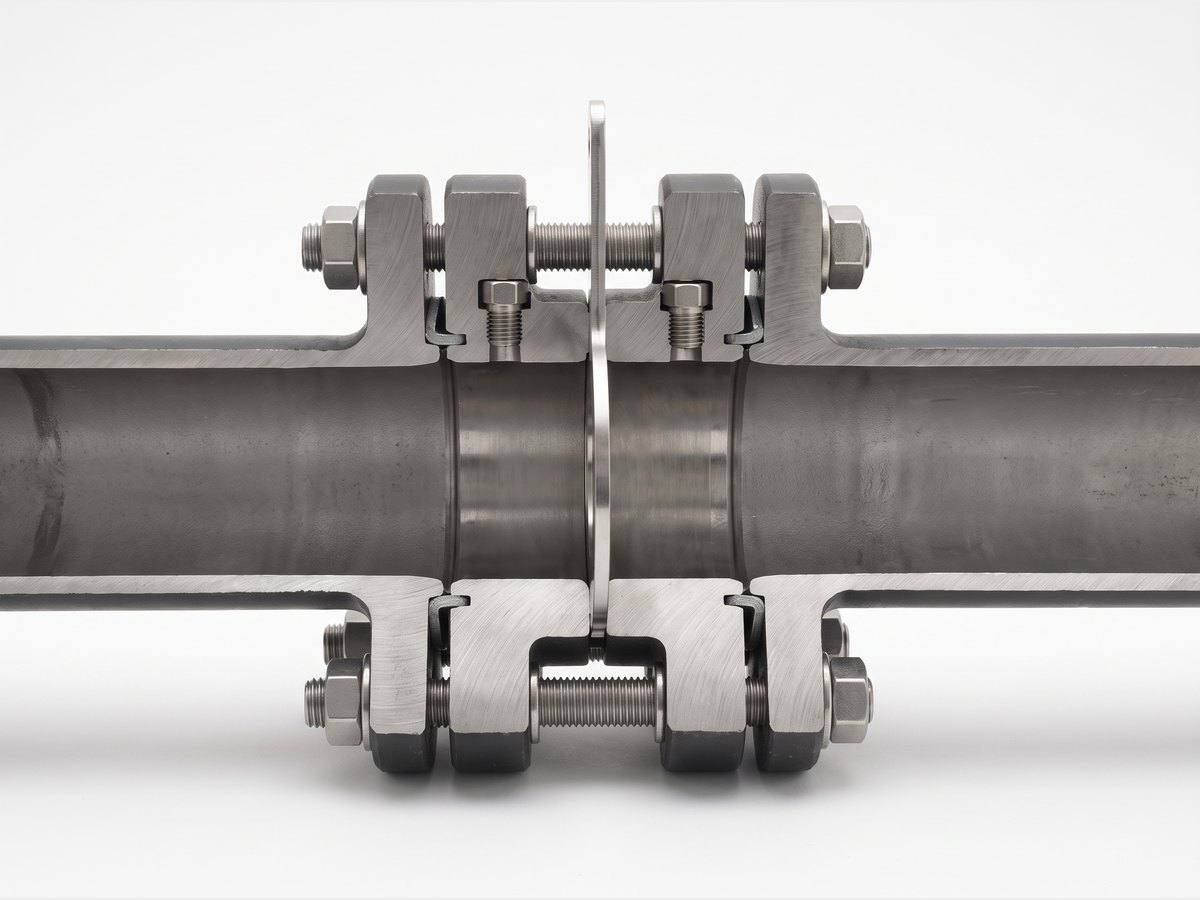

1) Flange Tap: 상류·하류 탭 모두 오리피스 플레이트에서 25mm 떨어진 위치에 둡니다. 비교적 소구경 배관에 적용할 수 있는 방식입니다.

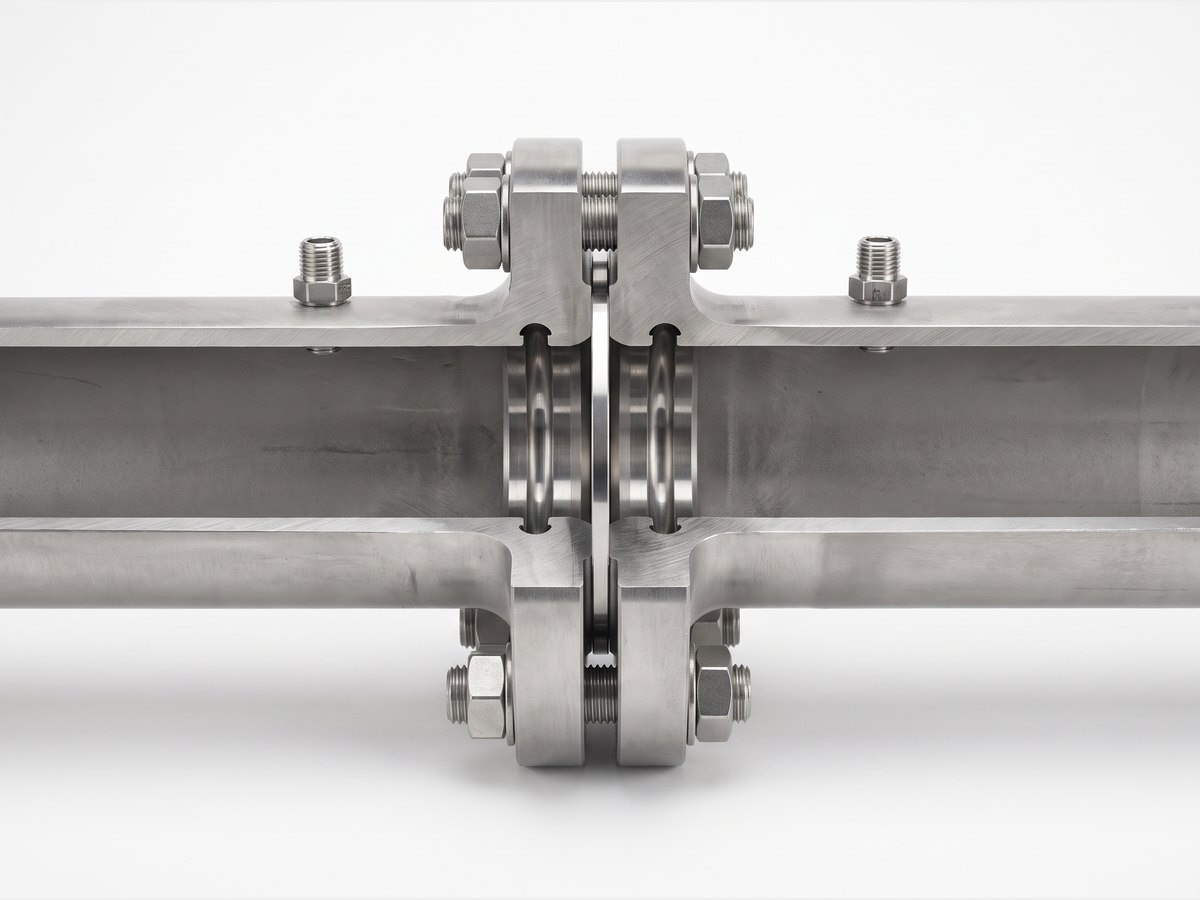

2) Corner Tap: 오리피스 바로 앞과 바로 뒤에서 차압을 취출합니다. 주로 소구경(2" 이하) 배관에 사용하며, 링 오리피스(Ring Orifice)가 이 방식입니다.

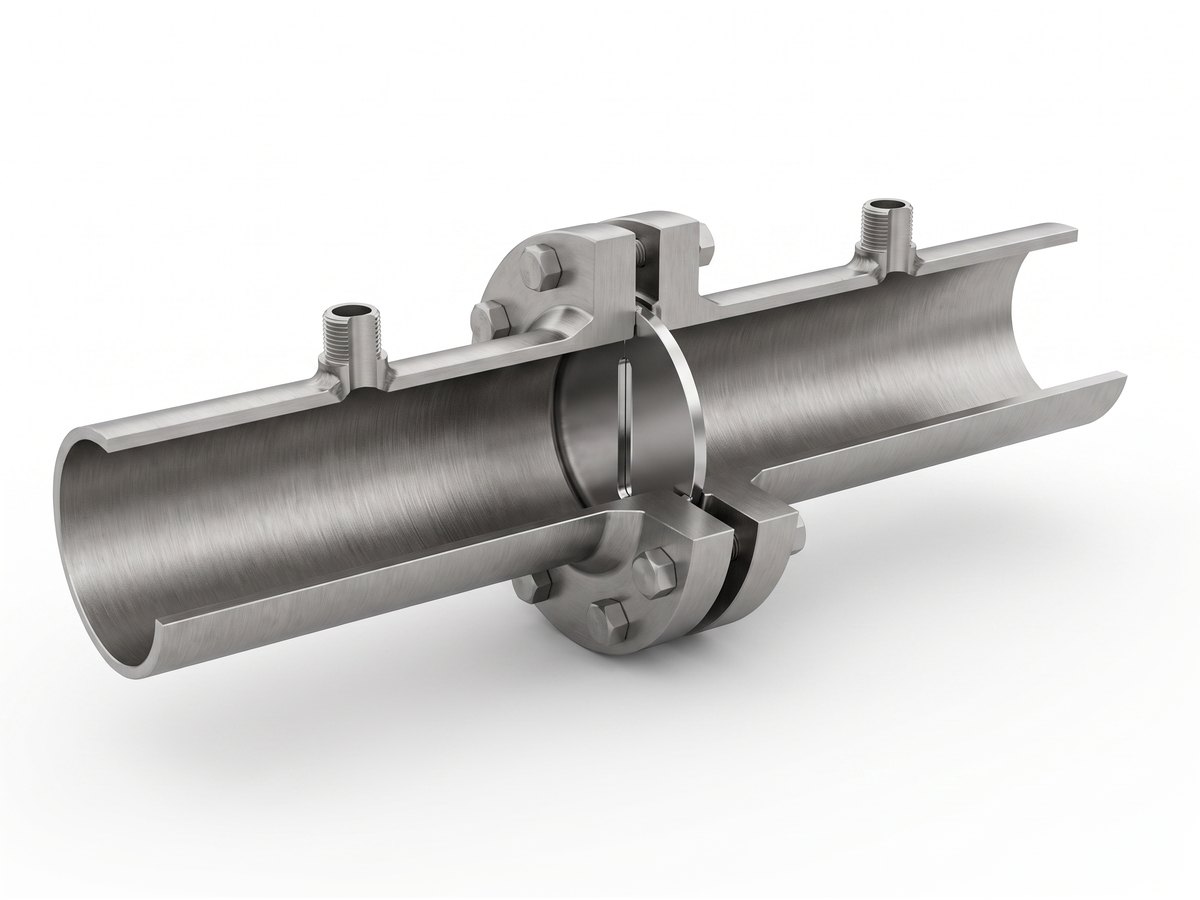

3) Pipe Tap: 상류 2.5D, 하류 8D 위치에서 취출합니다. 차압이 작고, 많이 사용되지 않는 방식입니다.

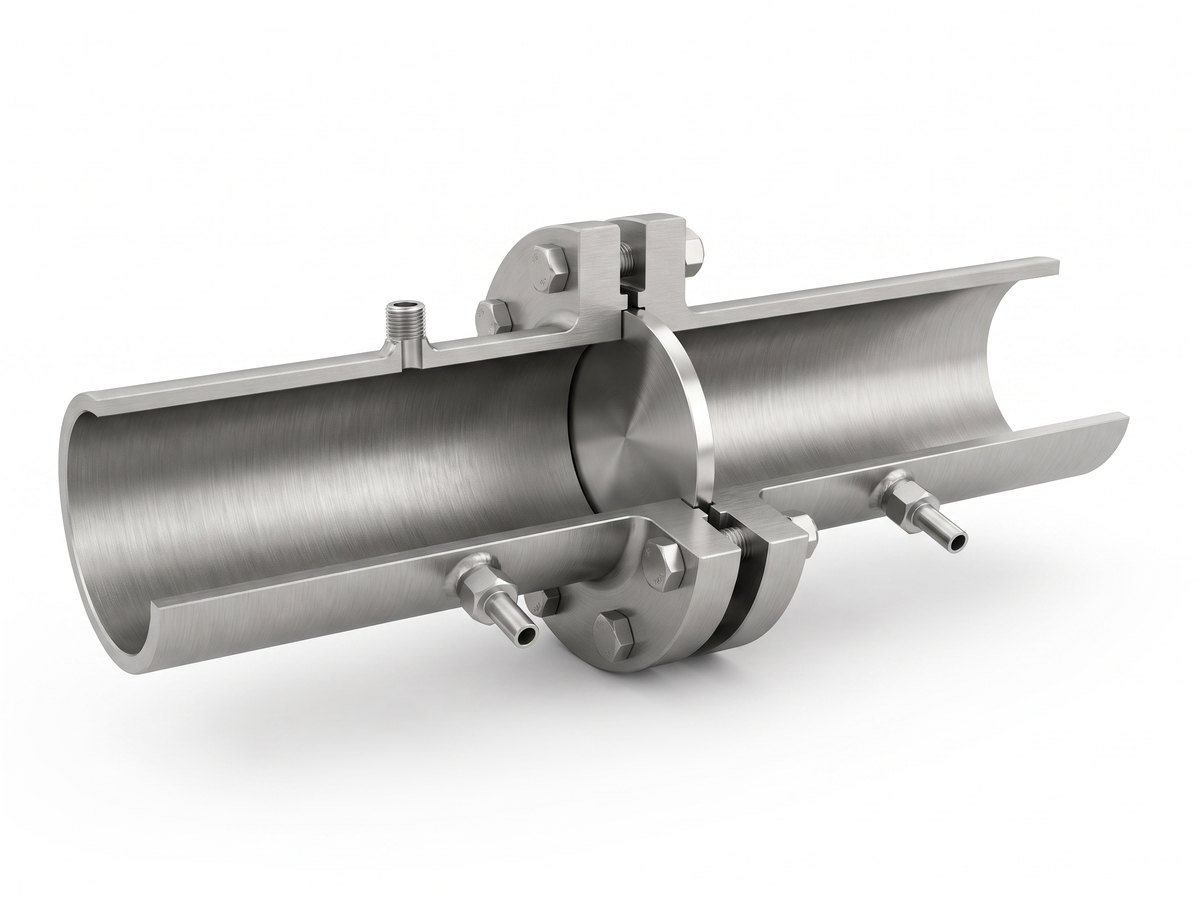

4) D-D/2 Tap: 상류 탭은 오리피스에서 배관 지름(D)만큼 떨어진 위치에, 하류 탭은 배관 지름의 1/2(D/2) 위치에 둡니다.

Flange Tap: 전후 25 mmCorner Tap: 2" 이하 소구경Pipe Tap: 2.5D / 8DD-D/2 Tap: D / D/2

English description

1) FLANGE TAP: Both upstream and downstream are located at a distance of 25mm from the Orifice plate. This method is applicable to smaller pipes. 2) CORNER TAP: Tapping for differential pressure is made at immediately up stream and downstream positions of the orifice. This system is used primarily for small pipes. (Smaller 2") 3) PIPE TAP: The differential pressure is small. This Tapping system is not very popular. 4) D-D/2 TAP: The tap for the upstream side is located at a distance of approximately the pipe diameter and that for the downstream is located in a position of the half of pipe diameter. — Piping Requirements for Orifices, Flow Nozzles and Venturi Tubes.

측정 원리

차압 발생 구조와 유량 관계

오리피스 유량계는 플레이트 전후의 압력 차이를 측정하므로, 탭(압력 취출구)의 위치가 유량 계수와 계산 규격(ISO 5167 등)의 적용 조건을 결정합니다.

대한인스트루먼트 오리피스 제품의 주문 코드에서는 탭 형식을 D(D-D/2 Taps), F(Flange Taps), C(Corner Taps)로 지정합니다. 링 타입 오리피스(DHOF-RING)는 Corner Tap 전용입니다.

그림은 오리피스 카탈로그 p.11의 탭 형식 도해입니다.

타입 · 모델 구성

모델별 사양 비교

네 이미지는 취압 위치를 보여주기 위해 배관을 길이 방향으로 잘라낸 단면 표현이며, 실제 제품은 밀폐된 배관·플랜지 형태입니다.

기술 사양

상세 조건은 견적 시 확정합니다.

항목	값
Flange Tap 탭 위치	상류 25mm / 하류 25mm (플레이트 기준)
Corner Tap 탭 위치	오리피스 직전 · 직후 (주로 2" 이하)
Pipe Tap 탭 위치	상류 2.5D / 하류 8D
D-D/2 Tap 탭 위치	상류 D / 하류 D/2
임펄스 배관 — 증기 서비스	플러그 티(증기 서비스 또는 실링 유체용), 블로킹 밸브, 응축을 위한 충분한 배관 길이, 3-밸브 매니폴드, 블로다운 밸브, 벤트/드레인 밸브 (트랜스미터를 탭 아래에 설치)
임펄스 배관 — 액체 서비스	3-밸브 매니폴드, 벤트/드레인 밸브 (측면 장착 옵션), 트랜스미터를 탭 아래에 설치
임펄스 배관 — 기체 서비스	3-밸브 매니폴드, 벤트/드레인 밸브, 트랜스미터를 탭 위에 설치
직관부 요구 선도	지름비 β(0 ~ 0.8)에 따른 필요 직관부 길이(배관 지름 배수)를 배관 조건별 8개 선도 (A)~(H)로 제시

적용 규격

• ISO 5167
• JIS Z 8762
• ASME
• KS A 0612

치수 · 도면

단위: mm. 실제 제작 치수는 승인 도면을 기준으로 합니다.

직관부 요구 선도 — Piping Requirements for Orifices, Flow Nozzles and Venturi Tubes

가로축: 지름비 β (Diameter Ratio), 세로축: 필요 직관부 길이 (Diameter Straight Pipe, 배관 지름 배수). A = 상류 직관부(정류 베인 없음), A' = 롱 래디우스 벤드 상류, C = 2D 길이 정류 베인(Straightening Vane) 사용 시 상류, B = 하류 직관부.

설치 요구사항

직관부 및 설치 시 유의사항

• 증기 서비스: 탭에서 응축이 충분히 이루어지도록 임펄스 배관 길이를 확보하고, 블로킹 밸브·블로다운 밸브·3-밸브 매니폴드·벤트/드레인 밸브를 구성합니다. 트랜스미터는 탭보다 아래에 설치합니다.
• 액체 서비스: 3-밸브 매니폴드와 벤트/드레인 밸브(측면 장착 옵션)를 구성하고, 트랜스미터는 탭보다 아래에 설치합니다.
• 기체 서비스: 3-밸브 매니폴드와 벤트/드레인 밸브를 구성하고, 트랜스미터는 탭보다 위에 설치합니다.
• 직관부: 상류 피팅의 종류(엘보, 벤드, 리듀서, 밸브 등)와 평면 배치, 지름비 β에 따라 선도 (A)~(H)에서 상류(A/A'/C)·하류(B) 직관부 길이를 읽습니다. 직관부가 부족할 때는 2D 길이의 정류 베인(플로우 컨디셔너)을 사용하면 상류 직관부(C 곡선)를 줄일 수 있습니다.
